ファイバーセメントボード用機械

水槽とセメントタンクの工程

このシステムは浄水タンクとスラリータンクで構成されています。両方のタンクは炭素鋼から溶接されています。スラリータンクはボード製造工程からの循環水を再利用するために使用されます。スラリーは混合とスラリー化に使用され、浄水タンクはフェルトとメッシュケージの定期的な洗浄に使用する浄水を収集するために使用されます。

パルププロセス

パルププロセスには、シュレッダー、リファイナー、パルプ貯蔵タンクが含まれます。シュレッダーはクラフト紙を細断するために使用されます。リファイナーはパルプを粉砕してスラリーにし、パルプ貯蔵タンクにポンプで送ります。パルプ貯蔵タンクは、パルプを貯蔵するために使用される。

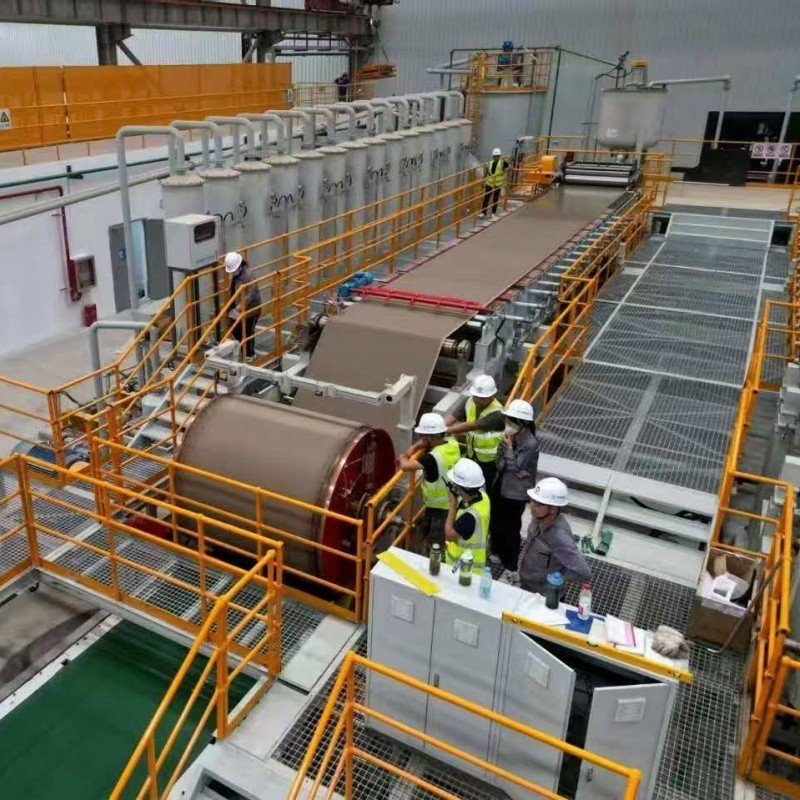

スラリー真空脱水プロセスの流れ-

シート成形は、フロー オン スラリー成形シート システムまたはハトチェック- タイプの成形シート システムのいずれかを使用して行うことができ、お客様の要件に合わせてカスタマイズできます。

混合されたスラリーはヘッドボックスに流入し、ヘッドボックスから走行フェルトに移送されてスラリー層を形成します。次に、スラリーを真空脱水し、ブレストロールに巻き付けてシート層を形成します。{1}ラミネート後、ドラムロール上にシート層が形成され、平らなウェットシートに自動的に切断されます。空気-水分離器: 真空タンクから抽出されたガス-混合物を分離し、水収集ウェルに流し、そこで空気が真空ポンプに戻されるようにするために使用されます。

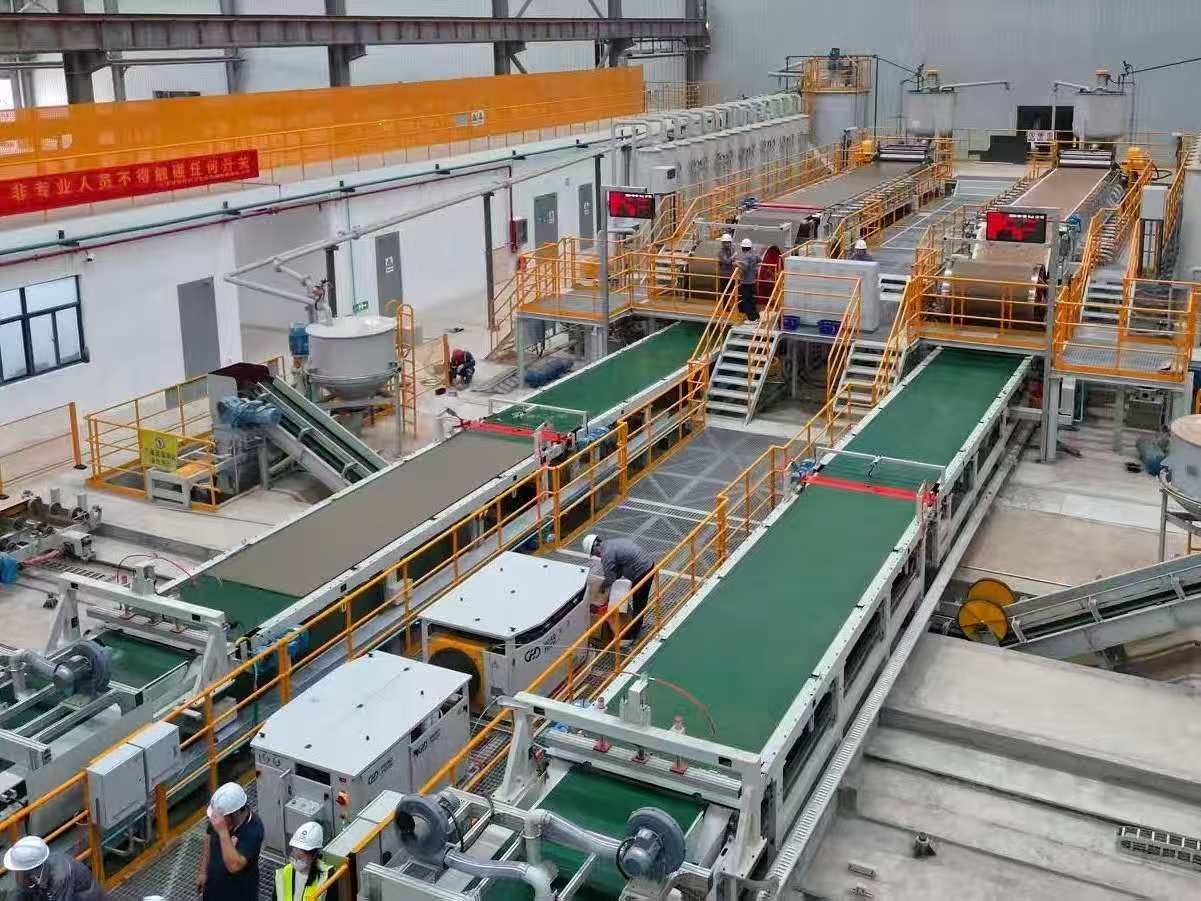

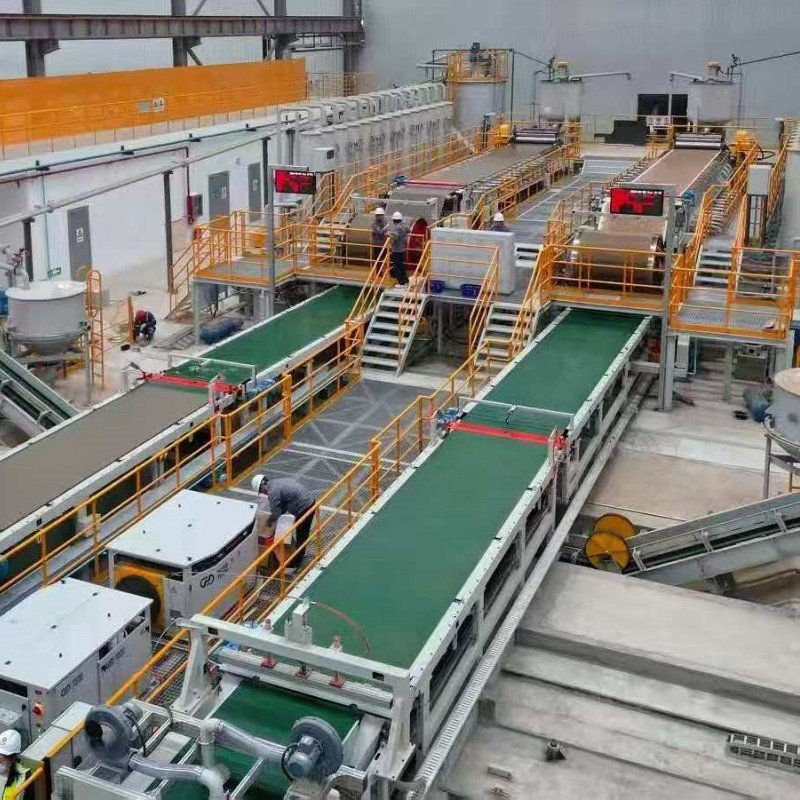

スラリーシート成形プロセスの流れ-

成形ローラーでシートが成形された後、自動的にレーザーで位置決めされて切断され、湿ったシート全体がコンベヤーに入ります。{0}}

高圧ウォータージェット切断システム

この高圧ウォータージェット切断システムは当社独自の装置です。{0}輸入された高圧水ポンプを使用して高圧水を生成し、コンベア ベルト上の濡れたシートをきれいに切断します。-

ウェットシートの成形・搬送工程

カットされたウェットシートを成形ローラーから所定の位置まで搬送し、自動で端をトリミングする工程です。

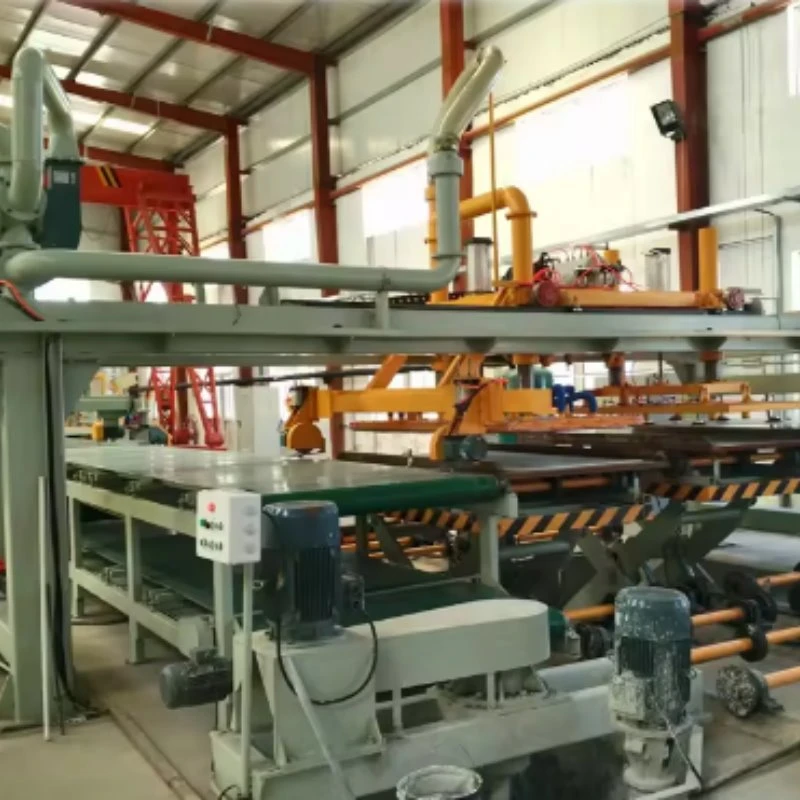

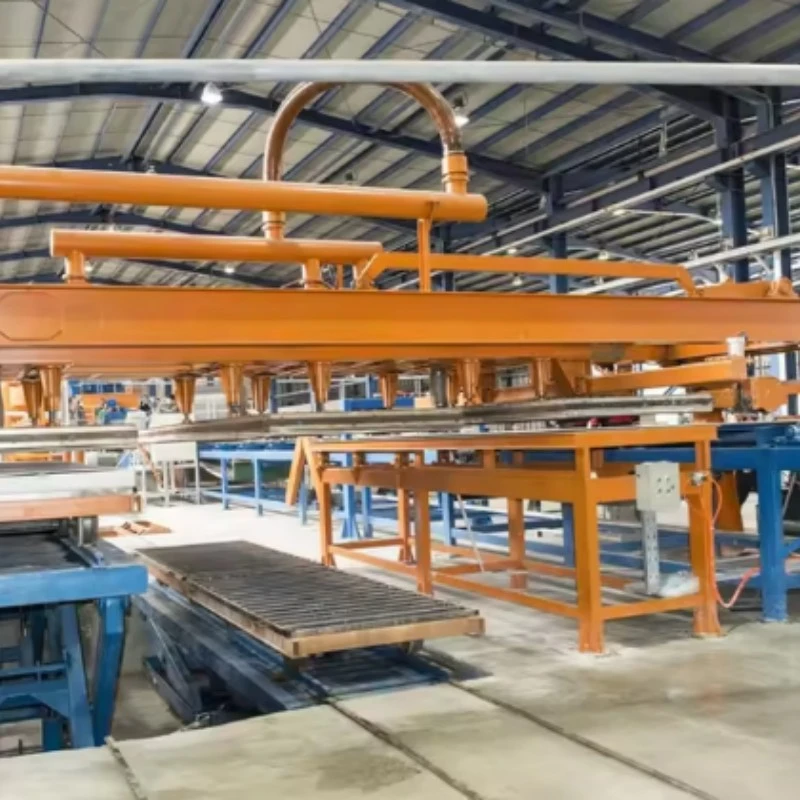

自動スタッカー

一度に2枚まで積み重ねることができます。吸盤が受け取りコンベアと他のステーションのトロリーの型枠から湿ったシートを拾い上げ、中間トロリーに積み上げます（高圧ブロワーによる真空抽出）-。吸盤の完全な動きは、スイング アーム上のギアを駆動する油圧アクチュエータによって実現されます。

PLC制御により自動運転を実現します。機能: 自動パレタイザーは、繊維セメント板やケイ酸カルシウム板などの高品質製品と低品質製品を仕分けしてパレタイズするために使用されます。-

製品は高度な自動化により整然と積み重ねられ、生産効率が効果的に向上します。

プレス

プレスは製品の密度と強度を高めるために使用されます。

基準圧力：7000トン、プレステーブル寸法：1350×2700/3200mm、ピッチ：1200mm、加工ストローク：400mm、プレス速度：0.05～0.25mm/s。戻り速度：15mm/s。

出入口プレス搬送車：1台。電力: 27.5kW

トロリー牽引システム

許容荷重: 20トン

トロリートラック内部距離: 750 mm

トラベルメカニズム:

レデューサーモデル: fa67-60-y-1.5、I=50

適合モーター速度: 1380 rpm、出力: 1.5 kW

トロリー走行速度: 9 m/min

真空離型機

トロリーの移動と吸盤の昇降はサーボモーターにより制御されます。

脱型機は、トロリー上のシートから型枠を分離します。次に、注油機で型枠に注油し、台車の反対側にシートを積み上げます。シート材料の 150 mm ごとに、オートクレーブ処理された千鳥状スペーサーが追加されます。

吸盤の垂直方向の動きは、スイング アーム上のギアを駆動する空気圧アクチュエータによって実現されます。

PLC制御、自動運転。

オートクレーブ滅菌プロセス

繊維セメント板/ケイ酸カルシウム板の特性上、製造工程では石灰と珪砂粉末が主原料となります。すべての原材料を完璧に混合し、最適な硬度と強度を実現するには、化学反応に高温と高圧が必要です。

ボイラー

製造工程では、繊維セメント板/ケイ酸カルシウム板はオートクレーブと乾燥機を使用して処理されます。オートクレーブと乾燥機の熱エネルギーはボイラーによって提供されます。

ドライヤー

ファイバーセメント板・ケイ酸カルシウム板の乾燥に使用します。オートクレーブ硬化後のファイバーセメントボードの含水率は約 25% になります。サンディング、エッジング、面取りを行う前に、乾燥機内で水分含有量を 15% 以下に下げる必要があります。高い生産効率、美しい外観、メンテナンスの容易さ、操作の簡単さなどの利点を備えた乾燥機です。

トリミングシステム

トリミングマシンは主に、給紙ローラーコンベア、縦トリマー、ターンテーブル、横トリマー、排紙ローラーコンベア、電気制御キャビネット、および風力制御キャビネットで構成されます。

トリミングマシンは、完成品にパレット化する前にファイバーセメントボードをトリミングおよびトリミングするために使用されます。
